Гидроклапаны представляют собой компоненты систем гидроприводов, используемые для управления потоком и направлением рабочей среды. Принцип действия построен на открытии или перекрытии путем в гидросистеме, что обеспечивает движение жидкости в определенном направлении и под нужным давлением. Поэтому устройства широко используются в спецтехнике, предназначенной для строительных, погрузочных, производственных и других работ. Бывают разные типы гидравлических клапанов, которые подбираются с учетом поставленных задач и параметров гидросистемы.
Разновидности гидроклапанов
По функциональности механизмы делятся на регулирующие и направляющие. Рассмотрим каждый из агрегатов отдельно.
Классификация регулирующих клапанов
Эти гидроустройства также называются дросселирующими. Они делятся на 5 категорий, каждая из которых отличается поставленными задачами, функционалом и конструктивными особенностями.
Предохранительные
Ограничивают скорость подвижной среды в гидролинии с целью защиты от аварийных ситуаций. В нормальном состоянии не препятствуют движению, но срабатывают при достижении критичной отметки (например, при слишком высокой нагрузке на цилиндр).
Они монтируются на выходе из гидронасоса в линии высоких показателей манометра, где величина не должна превышать установленный уровень. В гидравлике также уместно использовать запорно-регулирующие устройства шариковой или конусовидной формы, чтобы избежать замыкания механизма. Преимуществом предохранительных элементов является быстрое срабатывание. К недостаткам относятся возможные автоколебания и увеличение габаритов при повышенном расходе.
Редукционные
Поддерживают более слабый напор масла на линии, чем в основной магистрали. Предназначены для гидроприводов, где один источник обеспечивает питание нескольких потребителей, функционирующих при разных устройствах. Чаще всего устанавливаются в магистрали управления распределителями.
Переливные
Эти механизмы сохраняют необходимый поток в линии нагнетания за счет постоянного перепуска среды в сливную часть при сильном колебании показателей манометра. Гидроустройства функционируют по следующему принципу:
- Золотник перемещается вверх под разностью энергии и воздействием пружины, когда скорость движения масла превышает максимально допустимый уровень.
- Между кромками расточки золотника и корпусной частью создается щель.
- Величина открытия гидроклапана прямо пропорциональна расходу РЖ, которая сливается из напорной магистрали.
- Величина, на которую меняется поток в нагнетательной магистрали, прямо зависит от жесткости пружины и подъема золотникового элемента.
Подключение переливных гидроаппаратов происходит по параллельной схеме. В некоторых случаях — последовательно, но тогда они исполняют функцию подпора в гидролинии.

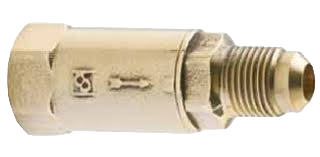

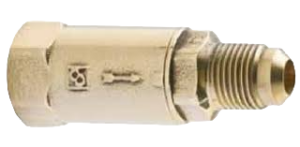

Гидроклапан разности давлений
Сохраняет разницу между давлениями во входной и выходной части. Его применяют в том случае, когда необходимо поддерживать стабильность в двух линиях. Большинство моделей оснащаются регулировочным винтом. Обычно применяются в мобильной спецтехнике и промышленном оборудовании, при эксплуатации которого возникают попутные и противодействующие нагрузки. Когда оператор опускает груз или рабочий орган, гидроаппарат формирует сопротивление потоку, как предохранители непрямого действия.
Клапан соотношения давлений
Его задачей является поддержание заданного соотношения между потоками масла на подводе и сливе.
Направляющие клапаны
Бывает три разновидности гидроклапанов:
- Обратные. Пропускают подвижную среду в одном направлении, а на обратном ходу — перекрывают ее. По конструкции обратный агрегат похож на предохранительный, но есть существенное отличие. Он оснащается пружиной с малым усилием, функция которой заключается в сопротивлении силам трения в процессе посадки запорного элемента на седло. Примером обратного типа является гидрозамок. Применение данного гидроустройства обеспечивает защиту от самопроизвольного опускания рабочего органа под внешними нагрузки и случайном запуске распределителя. На корпусной части изделия присутствует обозначение в виде стрелки — она показывает сторону перемещения жидкостной массы через клапанный аппарат.
- Клапан последовательности. Удерживает масло до достижения заданной скорости. Затем происходит открытие гидроклапана.
- Реле выдержки времени. Останавливают и запускают перемещение среды в определенный момент. Предназначены для гидросистем, где требуется кратковременная выдержка между рабочими циклами.
По способу срабатывания запорно-регулирующей арматуры, аппараты бывают прямого и непрямого действия. Первые открываются в тот момент, когда жидкость создает нужный напор, воздействующий на запорно-регулирующую систему. Вторые состоят из основного и дополнительных гидроагрегатов. Когда вспомогательный гидроагрегат принимает на себя энергию жидкостной массы, происходит изменение сечения главного. Их преимуществом является отсутствие автоколебаний и нестабильной эксплуатации.
Заказать ремонт гидронасосов можно по телефонам: +7(495)156-35-01
Правила монтажа гидроклапана
Важно не только подобрать совместимый тип гидравлического клапана, но и правильно его подключить для обеспечения бесперебойной работы и безопасности на производстве. Соблюдайте следующие правила установки:
- Посмотрите на стрелку корпуса, обозначающую направление движения, и подключайте гидроагрегат с соответствующей стороны;
- Проверьте герметичность гибкого трубопровода, поскольку при неплотном присоединении он может повредиться из-за высокой нагрузки, создаваемой габаритным гидроклапаном. Прикрепите гидролинию на несущие конструкции стены и опоры;
- Электромагнитные модели нужно монтировать блоком вверх, а также защищать от грязи и пыли, чтобы избежать выхода из строя при оседании мелкодисперсных частиц;
- Убедитесь в соответствии характеристик гидроклапана и сетевых характеристик, чтобы не допустить отказа оборудования;
- При выявлении утечек на этапе тестирования, проведите регулировку гидроагрегата для достижения абсолютной герметичности;
- Фиксируйте все составляющие конструкции посредством двух ключей;
- Выполните регулировку гидроаппарата с использованием манометра. Это правило относится к установке предохранительных агрегатов. Подключите манометр к порту, если он предусмотрен конструкцией. При отсутствии разъема установите переходник. Далее максимально ослабьте регулировку гидроклапана и запустите работу гидросистемы. Если вы подключили механизмы правильно, манометр покажет значение, близкое к нулю. Регулируйте предохранитель до параметров, указанных в технической документации;
- Чтобы обеспечить совместимость механизма с гидролинией, заранее выясните оптимальный , разновидность рабочей жидкости и диапазон производительности;
- При подключении опирайтесь на схему модели гидролинии, поскольку в разных системах функциональность одинаковых комплектующих может отличаться.
